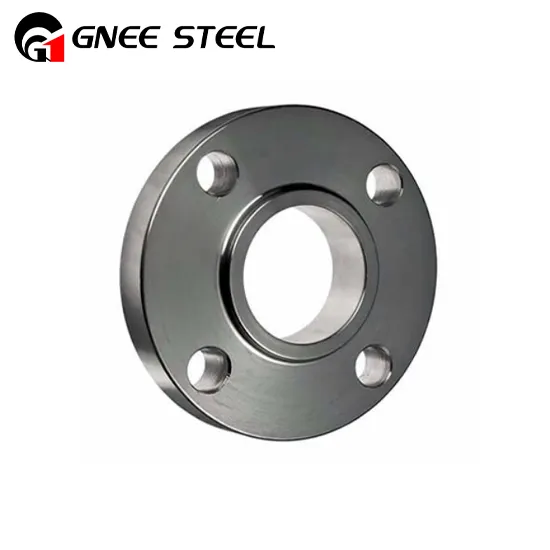

الفلنجات الانزلاقية (SO) هي نوع من الفلنجات ذات وجه مسطح على سطح الختم وتستخدم عادةً في تطبيقات الضغط المنخفض. يطلق عليها اسم "slip-on" لأنه يمكن انزلاقها بسهولة في نهاية الأنبوب أو التركيب ثم لحامها في مكانها. كما أنها تحتوي على قطر داخلي ممل يطابق القطر الخارجي للأنبوب، مما يسمح بتدفق سلس للسوائل أو الغازات.
| نوع المنتج | شفة الأنابيب الانزلاقية، ASME 16.5 فلنجات الانزلاق / فلنجات SORF |
|---|---|
| مقاس | ½ بوصة (15 ملحوظة) إلى 48 بوصة (1200 ملحوظة) |
| فصل | 150 رطل، 300 رطل، 600 رطل، 900 رطل، 1500 رطل، 2500 رطل، معيار DIN ND-6،10، 16، 25، 40 إلخ. |
| الفولاذ المقاوم للصدأ الانزلاق على الشفاه | ASTM A 182، A 240 F 304، 304L، 304H، 316، 316L، 316Ti، 310، 310S، 321، 321H، 317، 347، 347H، 904L |
| الكربون الصلب الانزلاق على الشفاه | أستم / ASME A/SA 105 أستم / ASME A 350، أستم A 181 LF 2 / A516 Gr.70 A36، A694 F42، F46، F52، F60، F65، F70 |
| سبائك الصلب الانزلاق على الشفاه | ASTM / ASME A/SA 182 & A 387 F1، F5، F9، F11، F12، F22، F91 |
| دوبلكس الصلب الانزلاق على الشفاه | ASTM / ASME A/SA 182 F 44، F 45، F51، F 53، F 55، F 60، F 61 |
| متخصصون | كما في الرسم |
| معيار | ANSI : ANSI B16.5، ANSI B16.47، MSS SP44، ANSI B16.36، ANSI B16.48 ,JIS,DIN,BS4504,SABS1123,EN1092-1, UNI,AS2129,GOST-12820 الدين: DIN2527، DIN2566، DIN2573، DIN2576، DIN2641، DIN2642، DIN2655، DIN2656، DIN2627، DIN2628، DIN2629، DIN 2631، DIN2632، DIN2633، DIN2634، DIN2635، DIN2637، DIN2638، DIN2673 بكالوريوس: BS4504، BS4504، BS1560، BS10 |
| نوع الاتصال / نوع الوجه شفة | مفصل من النوع الدائري، وجه مفصل حضني، وجه مرتفع، وجه مسطح، ذكر-أنثى كبير، ذكر-أنثى صغير، لسان كبير وأخدود، لسان صغير وأخدود |
أنواع الفلنجات سهلة الارتداء وتطبيقاتها
هناك نوعان رئيسيان من الفلنجات الانزلاقية، كل منهما مصمم لتلبية متطلبات وتطبيقات محددة داخل أنظمة الأنابيب:
الشفاه القياسية الانزلاقية
الشفاه القياسية أو المرتفعة ذات الوجه المنزلق لها وجه مرتفع على سطح الختم. توفر هذه الميزة منصة للحشية، مما يضمن إحكامًا موثوقًا بين الحافة والأنابيب أو التركيبات المجاورة. ونتيجة لذلك، فهي مناسبة تمامًا لتطبيقات الضغط المنخفض حيث يمكن لقوى ربط البراغي أن تضغط الحشية بشكل كافٍ لمنع التسربات.
الشفاه المشتركة ذات اللفة الانزلاقية
تتميز الفلنجات الانزلاقية المفصلية بوجه مسطح وشفة دعم منفصلة. يتم انزلاق شفة الدعم فوق نهاية الأنبوب ويتم محاذاتها مع نهاية كعب المفصل الحضني، والتي يتم بعد ذلك توصيلها بالأنبوب. يسمح هذا التصميم بالحركة الدورانية، مما يوفر مرونة المحاذاة أثناء التثبيت أو الصيانة. غالبًا ما يتم استخدامها في الأنظمة التي تتطلب تطبيقات متكررة للتفكيك أو التمدد الحراري أو الانكماش.
الانزلاق على استخدام الشفاه
تُستخدم الفلنجات الانزلاقية بشكل شائع في التطبيقات التالية:
تطبيقات الضغط المنخفض:تُستخدم الفلنجات سهلة الارتداء على نطاق واسع في تطبيقات الضغط المنخفض، مثل خطوط أنابيب المياه والغاز، حيث لا يتجاوز الضغط 300 رطل لكل بوصة مربعة.
مصانع الكيماويات والبتروكيماويات:تعتبر الفلنجات سهلة الارتداء شائعة في مصانع الكيماويات والبتروكيماويات، حيث تقوم بتوصيل أنظمة الأنابيب والمعدات.
أنظمة التدفئة والتهوية وتكييف الهواء:تعتبر الفلنجات سهلة الارتداء شائعة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، حيث يتم استخدامها لتوصيل مجاري الهواء والأنابيب.
محطات معالجة المياه:يتم استخدام الشفاه الانزلاقية في محطات معالجة المياه، التي تربط أنظمة الأنابيب والمعدات.
صناعة المواد الغذائية والمشروبات:تعتبر Slip On Flanges واسعة النطاق في صناعة الأغذية والمشروبات، حيث يتم استخدامها لتوصيل أنظمة ومعدات الأنابيب.
مزايا الانزلاق على شفة
- انخفاض تكلفة التثبيت
- من الأسهل مواءمتها مع الأجزاء الأخرى أثناء التثبيت
- منع تسرب أفضل
- اللحام داخل وخارج الحافة
- وقت أقصر لقطع الأنابيب بدقة
- بما أن الأنبوب ينزلق على الحافة، فهو متوافق مع المحور السفلي على الحافة المنزلقة
