تجهيزات الأنابيب من سبائك إنكولوي 800
الأحجام: 1/8 "إلى 2"
معدل الضغط: 3000 رطل لكل بوصة مربعة - 10,000 رطل لكل بوصة مربعة
المواضيع: معاهدة حظر الانتشار النووي، BSPT، BSPP
1.4876 Incoloy 800 تجهيزات الأنابيب الملحومة وحلمات الأنبوب
الأحجام: 24 "إلى 96" أو مخصص
معدل الضغط: 3000 رطل لكل بوصة مربعة - 10,000 رطل لكل بوصة مربعة
المواضيع: معاهدة حظر الانتشار النووي، BSPT، BSPP
باعتبارها أحد الموردين والمصنعين الرائدين في الصين، توفر GNEE Steel منتجات سبائك تعتمد على النيكل-وفعالة من حيث التكلفة.
- إرسال البريد الإلكتروني-:ss@gneesteel.com
- هاتف:+8615824687445
تجهيزات الأنابيب من سبائك إنكولوي 800وصف

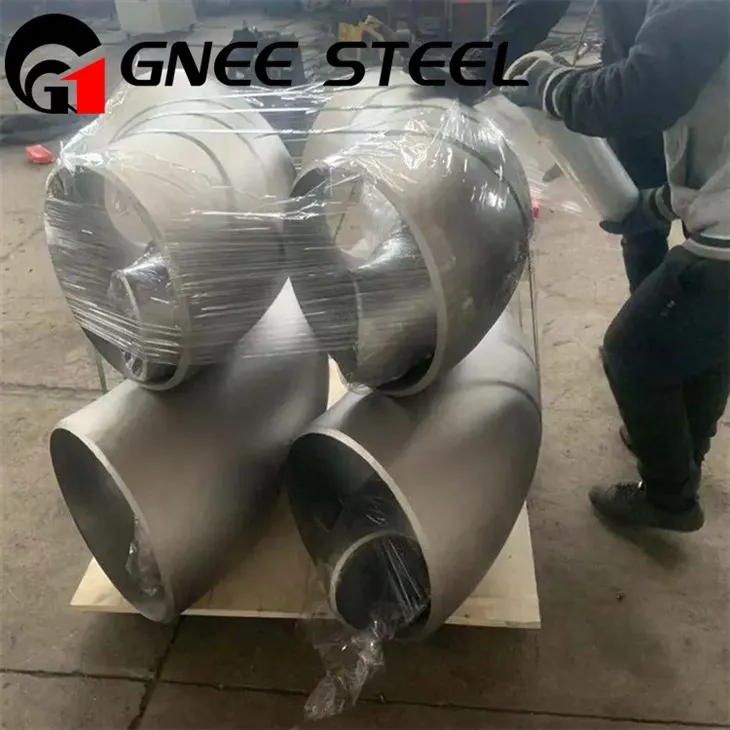

GNEE Incoloy Alloy 800 تجهيزات الأنابيب
إن تجهيزات الأنابيب المصنوعة من سبائك Incoloy 800 عبارة عن سبيكة من النيكل-الحديد- والكروم معروفة بقوتها الاستثنائية ومقاومتها لدرجات الحرارة العالية والأكسدة والتآكل. إنها مناسبة للتطبيقات الصعبة في صناعات الأفران الكيميائية والبتروكيماوية والصناعية. تتضمن الاعتبارات الرئيسية الاختلافات بين الدرجات المختلفة (800، و800H، و800HT)، وخصائصها الميكانيكية ذات درجات الحرارة العالية-، وخصائص مقاومة التآكل المحددة، مثل مقاومة التشقق الناتج عن إجهاد الكلوريد.
أنواع وتطبيقات
Incoloy 800: مناسب لتطبيقات درجات الحرارة المرتفعة العامة-التي تصل إلى حوالي 1500 درجة فهرنهايت (816 درجة ).
Incoloy 800H و800HT: مناسب للتطبيقات التي تتطلب قوة زحف وتمزق ممتازة في درجات الحرارة العالية. والفرق الرئيسي هو أن 800H يحتوي على محتوى كربون أعلى، بينما يحتوي 800HT على محتوى أعلى من الألومنيوم والتيتانيوم، مما يزيد من قوته -في درجات الحرارة العالية.
التطبيقات الصناعية: يستخدم في الأفران الصناعية والمبادلات الحرارية ومفرقعات الهيدروكربون.
المعالجة الكيميائية والبتروكيماوية: يُستخدم على نطاق واسع في هذه الصناعات نظرًا لمقاومته للتآكل وأدائه العالي في درجات الحرارة.
مواصفات تجهيزات الأنابيب من سبيكة incoloy 800
مواصفات تجهيزات أنابيب اللحام بعقب 800/800H/800HT من سبائك Incoloy
تحديدأستم B366 / أسم SB366
أبعادASME/ANSI B16.9، ASME B16.28، MSS-SP-43، MSS SP-79
مقاس1/8 بوصة إلى 48 بوصة ملحوظة. (سلس و100% ملحوم بالأشعة، ومصنع)
يكتبسلس / ملحومة / ملفقة
نصف قطر الانحناءR=1D، 2D، 3D، 5D، 6D، 8D، 10D أو مخصص
سماكةSch 5s، Sch 10s، Sch 40s، Sch 80s، Sch 160s، Sch XXS
درجة800 / 800H / 800HT UNS (N08800، N08810، N08811)، DIN (1.4876، 1.4958، 1.4959)
مواصفات تجهيزات الأنابيب من سبيكة incoloy 800
التركيب الكيميائي لوصلات أنابيب Inconel 800
| عنصر | إنكونيل 800 | إنكونيل 800H | إنكونيل 800HT |
|---|---|---|---|
| النيكل (ني) | 30.0 – 35.0 | 30.0 – 35.0 | 30.0 – 35.0 |
| الكروم (الكروم) | 19.0 – 23.0 | 19.0 – 23.0 | 19.0 – 23.0 |
| الحديد (الحديد) | توازن | توازن | توازن |
| الكربون (ج) | أقل من أو يساوي 0.10 | 0.05 – 0.10 | 0.06 – 0.10 |
| الألومنيوم (آل) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
| التيتانيوم (تي) | 0.15 – 0.60 | 0.15 – 0.60 | 0.25 – 0.60 |
الخواص الميكانيكية لتركيبات Inconel 800
| ملكية | إنكونيل 800 | إنكونيل 800H | إنكونيل 800HT |
|---|---|---|---|
| قوة الشد (دقيقة) | 520 ميجا باسكال | 450 ميجا باسكال | 500 ميجا باسكال |
| قوة الخضوع (إزاحة 0.2%) | 205 ميجا باسكال | 170 ميجا باسكال | 210 ميجا باسكال |
| استطالة (دقيقة) | 30% | 35% | 30% |
| الصلابة (الحد الأقصى) | روكويل ب 90 | روكويل ب 88 | روكويل ب 88 |
أنواع مختلفة من تجهيزات الأنابيب المصنوعة من سبائك incoloy 800
مجموعة شاملة من تركيبات Inconel 800
تقوم Gnee Steel بتصنيع وتوريد مجموعة شاملة من تجهيزات Inconel 800 لتلبية احتياجات التطبيقات المتنوعة عبر مجموعة واسعة من الصناعات. تتوفر تجهيزاتنا في مجموعة متنوعة من التكوينات، وتقييمات الضغط، والمعايير، مما يضمن أداءً موثوقًا به في -البيئات ذات درجات الحرارة العالية والتآكل.
وصلات اللحام -المؤخرة (ASME B16.9)
تم تصميم هذه التركيبات للتكامل السلس في أنظمة الأنابيب الملحومة، وتتميز بسطح داخلي أملس يقلل من مقاومة التدفق، مما يجعلها مثالية لتطبيقات -الضغط العالي ودرجات الحرارة العالية-.
مرفقان 90 درجة و45 درجة (نصف القطر الطويل والقصير)
المساواة والحد من المحملات
المخفضات متحدة المركز وغريب الأطوار
قبعات النهاية
كعب ينتهي
تركيبات لحام المقبس (ASME B16.11)
تعتبر تركيبات لحام المقبس مثالية لأنظمة الأنابيب ذات القطر الصغير-والضغط العالي-، مما يوفر وصلة قوية مانعة للتسرب-مناسبة للتطبيقات الكيميائية وتطبيقات محطات الطاقة. أكواع لحام المقبس
قمزة
التجهيزات الكاملة والنصف
قبعات
تركيبات مترابطة (ASME B16.11)
تم تصميم التركيبات الملولبة لسهولة التجميع والتفكيك في أنظمة الضغط المنخفض- والمتوسطة-، كما أنها مثالية للتركيبات المدمجة أو المؤقتة في عملية الأنابيب.
المرفقين الخيوط
قمزة
مكبات
المقابس
البطانات
الضغط-تقديرات درجة الحرارة لتركيبات المخفض غير الملحومة Alloy 800 (psig)
| درجة حرارة | فئة الضغط 150 | فئة الضغط 300 | |||||
|---|---|---|---|---|---|---|---|
| درجة F | درجة | ¼ - 1 بوصة | 1¼ – 2 بوصة | 2½ - 3 بوصة | ¼ - 1 بوصة | 1¼ – 2 بوصة | 2½ - 3 بوصة |
| -20 إلى 150 | -29 إلى 66 | 300 | 2000 | 1500 | 1000 | (ملاحظة: يبدو أن تصنيفات الفئة 300 تبدأ من 1¼ بوصة في هذه البيانات) | |
| 200 | 93 | 265 | 1785 | 1350 | 910 | ||
| 250 | 121 | 225 | 1575 | 1200 | 825 | ||
| 300 | 149 | 185 | 1360 | 1050 | 735 | ||
| 350 | 177 | 150 | 1150 | 900 | 650 | ||
| 400 | 204 | – | 935 | 750 | 560 | ||
| 450 | 232 | – | 725 | 600 | 475 | ||
| 500 | 260 | – | 510 | 450 | 385 | ||
| 550 | 288 | – | 300 | 300 | 300 |
مخطط تسامح نهاية Inconel 800 Stub
| سبائك 800 تركيبات التسامح | المخفض & لاب مشترك نهاية كعب |
المرفقين والأنابيب المحملة |
قبعات نهاية الأنابيب | |||
|---|---|---|---|---|---|---|
| ASME B16.9 حجم الأنبوب العادي | بطاقة تعريف في النهاية |
التطوير التنظيمي في شطبة |
سبائك 800 تركيبات سمك الجدار T | على-الكل طول ح |
المركز-إلى-النهاية البعد A ,C ,B |
على-الكل طول ف |
| 1/2 إلى 2-1/2 | +0.06 | لا تقل عن 87.5% من سمك الاسمي |
+/- 0.06 | +/- 0.06 | +/- 0.12 | |
| -0.03 | ||||||
| 3 إلى 3-1/2 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 4 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.12 | |
| 5 إلى 8 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.06 | +/- 0.25 | |
| 10 إلى 18 | +/- 0.12 | +0.16 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.12 | ||||||
| 20 إلى 24 | +/- 0.19 | +0.25 | +/- 0.09 | +/- 0.09 | +/- 0.25 | |
| -0.19 | ||||||
| 26 إلى 30 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.12 | +/- 0.38 | |
| -0.19 | ||||||
| 32 إلى 48 | +/- 0.19 | +0.25 | +/- 0.19 | +/- 0.19 | +/- 0.38 | |
| -0.19 | ||||||
حول جني ستيل
تتخصص Gnee Steel في إنتاج وبيع العديد من السبائك القائمة على النيكل-، بما في ذلك Nickel 201 وNickel 202 وHastelloy C-276 وHastelloy C-22 وHastelloy B وHastelloy C-4 وInconel Alloy 600 وInconel 625 وInconel 718 وInconel X-750 وIncoloy Alloy 800، إنكولوي 800H/HT، إنكولوي 825، سبائك مونيل 400، مونيل K500، وسبائك ذات درجة حرارة عالية. تُستخدم منتجات Gnee Steel على نطاق واسع في تطبيقات الطيران والكيماويات والطاقة الكهربائية والسيارات والطاقة النووية. كما نقدم أيضًا حلولًا مخصصة للسبائك مصممة خصيصًا لتلبية احتياجات العملاء. للاستفسارات عن أسعار السبائك أو حلول السبائك المخصصة، يرجى الاتصال بنا للحصول على عرض أسعار علىss@gneesteel.com.
الوسم : سبائك incoloy 800 تجهيزات الأنابيب، الصين سبائك incoloy 800 تجهيزات الأنابيب الموردين, 825 مادة, تسطيح سبيكة incoloy, محتوى الهيدروجين من سبيكة سبيكة, سبيكة incoloy في الصناعة الكيميائية, معالجة سبيكة incoloy, تجهيزات الأنابيب 800H Inconel
