1. ما هو وجه شفة؟
هناك ثلاثة أنواع شائعة من الوجه الحافل ، والمفصل السهل/المسطح ، والمرفوع ، والخاتم من النوع (RTJ) . هناك أنواع أخرى من الوجه الحافل ، في المقام الأول ، تصميمات اللسان والأخدود (T & G) ، وتصميمات اللفة ، والذكور ، والمواد ، وتصميمات ، و dimenge ، و dimenge ، و dimenge ، و dimenge ، dimenge ، dimenge ، dimenge ، dimenge ، dimenge ، dimenge ، dimenge ، الوجه .
كقاعدة عامة ، كلما كانت مساحة سطح التلامس أصغر بين وجوه الحافة ، كلما كانت المواد السطحية ذات الحشية وشفة الحافة هي . هذا لأن منطقة وجه الختم الأصغر تعني أن هناك ضغطًا أكبر من ضغط أكبر من الضغوط (الضغط=) . التزاوج . من أجل الوصول إلى ضغوط أعلى دون الحاجة إلى تطبيق عزم الدوران المفرط على السحابات ، يتم تقليل مساحة سطح التلامس لوجه الختم في الحجم .
لهذا السبب ، تحتوي الشفاه المسطحة للوجه على حشوات تمتد من قطر الحافة الداخلية إلى قطر الحافة الخارجي ؛ تُعرف هذه الأنواع من الحشيات بأنها حشيات "الوجه الكامل" ولديها مساحة كبيرة لختم التلامس . التي تحتوي على شفاه الوجه المرفوعة فقط على حشية على الوجه المرتفع ؛ تُعرف هذه الأنواع من الحشيات باسم حشوات "الحلقة المسطحة" . بالنسبة لشفات المفصل من النوع الدائري ، وهي منطقة الختم صغيرة نسبيًا ، ومواد الحشية صلبة نسبيًا (معدنية) .
2. الوجه العادي/الوجه المسطح (FF)
تستخدم الشفاه المسطحة (FF) حشيات غير معدنية (حشيات ناعمة) ويجب أن يكون لها دائمًا سطح ختم مسنن . هذا النوع من الحافة مناسب تمامًا لتطبيقات الضغط المنخفض ويستخدم لفئات الضغط 125 و250.
يتم تثبيت Gaskets مباشرة على وجه الختم الأمامي لشفرة الحافة I . {. على نفس المستوى مثل الوجه الدائرة البليغ {{2} (290 psi) الضغط . لأن شهرة الوجه المسطحة تستخدم مثل هذه منطقة الختم الكبيرة ، وهي مصنوعة لتناسب . لا يمكن أن تدور حشيات شفة الوجه المسطحة بمجرد تثبيت الوجه المسطحة من خلال اختراق ثقب الترباس من خلال الحشية. etc .) .
لا ينبغي أبداً أن تتزاوج شفاه الوجه المسطحة مع شفاه الوجه المرتفعة ، خاصة إذا تم تصنيع شفة الوجه المرتفعة من مادة أصعب .
3. الوجه المرفوف (RF)
يحتوي الحافة الوجه المرتفعة (RF) على وجه ختم على شكل دائري يبرز من طائرة دائرة البهجة الخاصة بالشفة . تتوفر شعوبية الوجه المرفوعة في جميع فئات الضغط ، وبالتالي بالنسبة إلى مجموعة واسعة من التقييمات ودرجات الحرارة.
تستخدم الشفاه RF أسطح الختم المسننة مع حشوات من النوع غير المعدني أو شبه المعدني . (750⁰F) وتصنيف ضغط يصل إلى 250 بار (3،625 رطل) .
يتم إملاء ارتفاع الوجه المرتفع فوق مستوى الوجه البليغ بواسطة فئة الحافة والمعايير التي يتم أخذها منها . من أجل ASME B16 . 5 ، الشفاه الصلب في الفئات 150 و 300 لها ارتفاع الوجه المرتفع من 1/16 بوصة (1.}}}}) ؛ الشفاه الصلب التي تتجاوز الفئة 300 استخدم وجهًا مرفوعًا 1/4 بوصة (6.4 مم). في عالم مثالي ، سيزداد ارتفاع الوجه المرتفع مع زيادة الفصل ، لكن هذا لا يحدث في معظم المعايير ؛ ومع ذلك ، فهو تعميم منطقي.

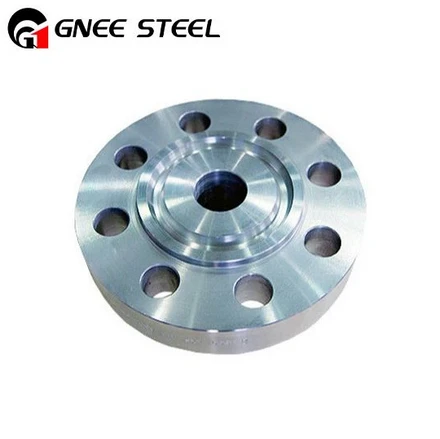

4. مفصل من نوع الحلقة (RTJ)
Ring-type joint (RTJ) flanges are a variation of the raised face flange design. RTJ flanges are typically used for more severe applications, particularly for high pressure systems, and/or high temperature systems (>750⁰C / 1،382⁰F) . من الممكن استخدام شفات RTJ عبر جميع فئات الضغط ، ولكن عادة ما تستخدم للفئة 900 وما فوق .
الفرق بين شفة RTJ وشفة الوجه المرتفعة هو الطريقة التي يتم بها الحصول على الختم . يتم استخدام حشيات معدنية (صلبة) مع شعارات RTJ ، في حين أن حشيات الوجه المرتفعة تستخدم حشوات ناعمة أو شبه معدنية. سوف نركز على مفصل النوع R لأنه إلى حد بعيد هو الأكثر شيوعًا .
حشيات RTJ من النوع R هي دائرية في الشكل مع صورة/جسم الشكل البيضاوي أو المثمن ؛ يحصل الملف الشخصي المثمن على الختم الأكثر كفاءة وهو التصميم الأكثر حداثة . يتم تهيئة الأخدود في وجه حافة RTJ ويتم تثبيت الحشية المرتبطة في هذا الأخدود . عند تجميع الحافة ، يتم تجميع الحافة ، وتواجه الاثنان ضغوطًا حتى يرقل ويتم تصنيع المعدن. لا ينبغي أن تتواصل الشفاه RTJ التزاوجان مع بعضهما البعض .
غالبًا ما يتم تصنيع حشيات RTJ من مادة أكثر ليونة قليلاً من الحافة . لأن مادة الحشية أكثر ليونة ، فهي تشوهات في ضغط أقل من الحافة ، وهذا يضمن أن الحشية التي تشوهات في جعل الختم بدلاً من تشوه الحواف حول الحشية.
