1. ما هي الهوية الأساسية والمبدأ المعدني لسبيكة GH3044، ولماذا يعتبر شكل "القضيب" الخاص بها حيويًا صناعيًا؟
GH3044 عبارة عن سبيكة فائقة معززة بمحلول-كروم-تنغستن صلب-من النيكل، وهو التصنيف القياسي الصيني للسبائك-الأداء العالي والمقاومة للأكسدة-. هويتها الأساسية هي سبيكة مطروقة ذات درجة حرارة عالية-مصممة للحفاظ على سلامة هيكلية ممتازة ومقاومة التدهور في البيئات شديدة الأكسدة حتى 1200 درجة (2192 درجة فهرنهايت). على عكس السبائك المتصلبة بالترسيب- مثل GH4037 أو GH4738، تستمد GH3044 قوتها ليس من جزيئات الطور الثانوي، ولكن من التأثير المتأصل لعناصر السبائك المذابة مباشرة في مصفوفة النيكل.
المبدأ المعدني هو تقوية المحاليل الصلبة-:
مصفوفة النيكل: توفر بنية مكعبة (FCC) ثابتة ومركزة على الوجه مع ليونة متأصلة وقابلية تصنيع.
محتوى الكروم العالي (~25%): هذا هو حجر الزاوية في أدائه. يشكل الكروم قشور كثيفة وملتصقة وذاتية - من أكسيد الكروم (Cr₂O₃) على السطح، مما يوفر مقاومة استثنائية للأكسدة والأجواء الحاملة للكبريت-. وهذا ما يجعله متفوقًا على العديد من السبائك-الصلبة الأخرى في البيئات المؤكسدة النقية.
التنغستن (~14%): يعمل كمقوي قوي للمحلول الصلب-. يزيد محتوى التنغستن العالي بشكل كبير من قوة درجة الحرارة العالية-ومقاومة الزحف لمصفوفة النيكل، مما يسمح لها بالاحتفاظ بقدرة تحمل الحمل المفيدة-في درجات حرارة حيث تلين العديد من السبائك الأخرى.
الكربون الخاضع للرقابة: تشكل كمية صغيرة من الكربون كربيدات مستقرة عند حدود الحبوب، والتي يمكن أن توفر بعض التعزيز الإضافي.

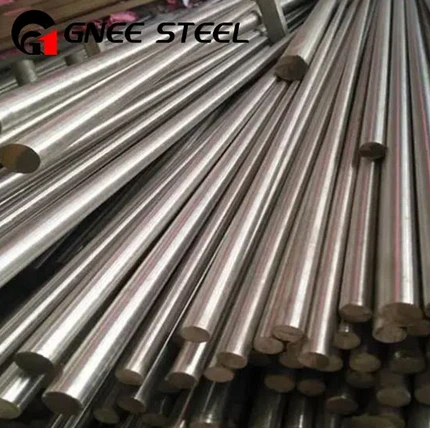

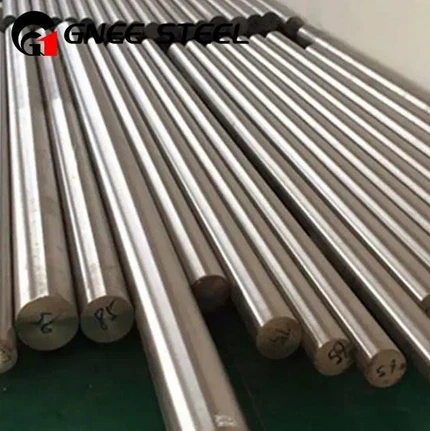

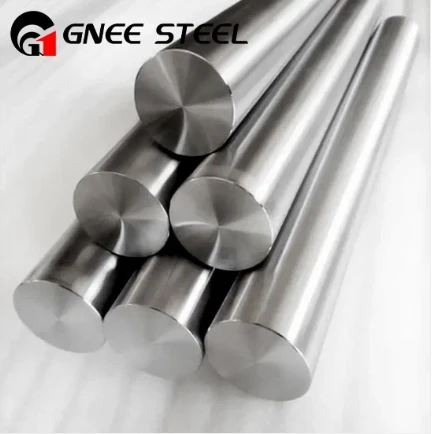

يعد شكل "الشريط" (بما في ذلك القضبان المستديرة والمستطيلة) أمرًا حيويًا صناعيًا لعدة أسباب رئيسية:
مخزون الطرق للمكونات المعقدة: إنه بمثابة المادة الخام الأساسية لطرق القالب المغلق- للمكونات المهمة التي تتطلب قوة درجة حرارة عالية- ومقاومة فائقة للأكسدة، مثل أجزاء غرفة الاحتراق، وحوامل اللهب، ومكونات الحارق اللاحق.
التصنيع المباشر للتركيبات ذات درجات الحرارة العالية-: يتم تصنيع القضبان مباشرةً وتحويلها إلى مجموعة كبيرة من الأجزاء المخصصة للأفران الصناعية ذات درجات الحرارة العالية-، بما في ذلك الأنابيب المشعة، وقضبان الموقد، وصواني المعالجة الحرارية، وهياكل الدعم.
الاتساق الهيكلي: يتميز شكل القضيب المطاوع ببنية حبيبية دقيقة وموحدة توفر خصائص ميكانيكية ممتازة ويمكن التنبؤ بها، وهو أمر ضروري لتطبيقات التحمل-في درجات الحرارة العالية.
كفاءة سلسلة التوريد: متوفرة في مجموعة واسعة من الأحجام القياسية، وهي توفر للمصممين مادة خام متسقة ومتوفرة بسهولة للنماذج الأولية والإنتاج.
في جوهر الأمر، يجمع قضيب السبائك GH3044 بين المقاومة المتميزة للأكسدة في درجات الحرارة العالية- والقوة المفيدة وقابلية التصنيع الممتازة، مما يجعله مادة أساسية للأقسام الأكثر سخونة في أنظمة التدفئة الفضائية والصناعية.
2. في مكونات الحارق اللاحق للمحرك الفضائي، لماذا غالبًا ما تكون GH3044 هي المادة المفضلة مقارنة بالسبائك الأخرى ذات درجات الحرارة العالية-؟
يمثل الحارق اللاحق (أو نظام إعادة التسخين) للمحرك النفاث واحدة من أكثر البيئات التشغيلية خطورة. تتعرض المكونات هنا لسرعات غاز عالية للغاية، ودرجات حرارة يمكن أن تتجاوز 1800 درجة (3272 درجة فهرنهايت) محليًا، وجو شديد الأكسدة، وكل ذلك مع دورات حرارية سريعة. يعتبر GH3044 مناسبًا بشكل استثنائي-لهذا الدور نظرًا لمجموعة من الخصائص التي تكافح السبائك الأخرى لمطابقتها.
مزايا الأداء الرئيسية لـ GH3044 في الحارق اللاحق:
مقاومة الأكسدة التي لا مثيل لها: هذه هي ميزتها الأساسية. يشكل محتوى الكروم العالي جدًا (24-26%) مقياس أكسيد عالي الثبات وملتصقًا يحمي المعدن الأساسي من الأكسدة والتقشر الكارثيين. في البيئة الغنية بالأكسجين في الحارق اللاحق-، تكون هذه الخاصية غير قابلة للتفاوض. سوف تتحلل السبائك ذات المحتوى المنخفض من الكروم بسرعة.
قوة هيكلية ممتازة عند درجة حرارة عالية: على الرغم من أن قوتها في درجة حرارة الغرفة- أقل من السبائك المتصلبة بالترسيب-، إلا أن مصفوفتها الصلبة-المعززة بالمحلول، والمحصنة بشكل كبير بالتنغستن، تحتفظ بقوة مفيدة عند درجات حرارة التشغيل لحامل أو بطانة لهب الحارق اللاحق (عادةً 1000-1200 درجة). وهذا يمنع التشوه والزحف تحت الأحمال الحرارية والديناميكية الهوائية الشديدة.
مقاومة فائقة للتعب الحراري: يتم تشغيل وإيقاف الشعلات اللاحقة، مما يؤدي إلى دورات تسخين وتبريد متكررة. يتميز المقياس الوقائي الموجود في GH3044 بمقاومته العالية للتشظي (التقشير). إذا تشقق الميزان أثناء الدورة الحرارية، فإن المحتوى العالي من الكروم يسمح له بإعادة -الشفاء بسرعة، مما يمنع فقدان المعدن التدريجي وانتشار التشقق. تعد هذه الخاصية أمرًا بالغ الأهمية لتحقيق المتانة على المدى الطويل-في ظل الظروف الدورية.
قابلية التصنيع واللحام الجيدة: على عكس العديد من السبائك الفائقة-المتصلبة بالترسيب، يمكن تشكيل GH3044 وتشكيله ولحامه بسهولة باستخدام التقنيات التقليدية. يعد هذا أمرًا ضروريًا لتصنيع هياكل الصفائح المعدنية الكبيرة والمعقدة والقضبان المطروقة التي تشكل مجموعات الحارق اللاحق.
مقارنة مع السبائك الأخرى:
مقابل السبائك القائمة على-الكوبالت (على سبيل المثال، L605/HS25): في حين أن سبائك الكوبالت تتميز بقوة عالية في درجات الحرارة-ومقاومة للأكسدة، فإن GH3044 غالبًا ما يوفر مقاومة فائقة للأكسدة وكثافة أقل، وهي ميزة مهمة في تطبيقات الفضاء الجوي.
مقابل هطول الأمطار-سبائك Ni-المصلبة (على سبيل المثال، Inconel 718): تتمتع السبائك مثل 718 بقوة شد أعلى عند درجات حرارة منخفضة، ولكن درجة حرارة الخدمة القصوى الخاصة بها تكون محدودة بسبب عدم استقرار مرحلة التقوية (جاما الأولية المزدوجة). يحافظ GH3046 على بنيته الدقيقة ومقاومته للأكسدة لدرجات حرارة أعلى بكثير، مما يجعله أكثر ملاءمة للبيئة الحرارية للحارق اللاحق.
لهذه الأسباب، يظل GH3044 مادة مرجعية لبطانات الحارق اللاحق، وحاملات اللهب، ومكونات مسار الغاز الساخن الأخرى حيث تكون المقاومة البيئية الشديدة بنفس أهمية القوة الهيكلية.
3. ما هي المعالجة الحرارية القياسية لمخزون قضيب GH3044، وكيف تختلف بشكل أساسي عن معالجة السبائك المتصلبة بالترسيب-؟
تختلف المعالجة الحرارية لـ GH3044 بشكل أساسي وأبسط بشكل ملحوظ عن المعالجة الحرارية للسبائك المتصلبة بالترسيب مثل GH4037 أو GH4738. هذه البساطة هي نتيجة مباشرة لمحلولها الصلب-المعادن المعززة.
المعالجة الحرارية القياسية لـ GH3044: التلدين بالمحلول
العملية: يتم تسخين المادة إلى نطاق درجة حرارة يبلغ 1170 درجة - 1210 درجة (2138 درجة فهرنهايت - 2210 درجة فهرنهايت)، ويتم الاحتفاظ بها لفترة كافية لتحقيق درجة حرارة موحدة في جميع أنحاء المقطع العرضي - (عادةً من 30 إلى 90 دقيقة، اعتمادًا على السُمك)، ثم يتم تبريدها بسرعة عن طريق التبريد بالماء أو التبريد السريع بالهواء.
الأهداف المعدنية:
إذابة المراحل الثانوية: لإذابة أي كربيدات أو مراحل ثانوية أخرى قد تكون قد تكونت أثناء المعالجة مرة أخرى في مصفوفة النيكل، مما يؤدي إلى إنشاء محلول صلب متجانس وزيادة الليونة.
إعادة التبلور: لإنتاج بنية حبيبية موحدة ومتساوية المحاور. بالنسبة للخدمة ذات درجة الحرارة المرتفعة-، غالبًا ما يكون حجم الحبوب الخشن قليلًا مقبولاً ويمكن أن يكون مفيدًا لمقاومة الزحف.
تخفيف الإجهاد: للتخلص من الضغوط الداخلية الناتجة عن العمل البارد أو العمل الساخن السابق، واستعادة المادة إلى حالتها الأكثر نعومة والأكثر قابلية للتصنيع.
الفرق الحرج من هطول الأمطار-السبائك المتصلبة (على سبيل المثال، GH4037):
GH3044 (المحلول-الصلب): يحتوي على معالجة حرارية بخطوة واحدة-. قوتها متأصلة في عناصر صناعة السبائك (W، Cr) في المصفوفة. الحل الصلب هو العلاج النهائي لتحسين البنية المجهرية وتخفيف الضغوط. لا يتم إجراء أي علاج للشيخوخة أو الحاجة إليه.
GH4037 (الترسيب-التصلب): يتطلب تسلسل معالجة حرارية معقد ومتعدد-الخطوات:
علاج الحل: لإذابة صانعي جاما الأوليين (Al، Ti).
الإخماد السريع: لتكوين محلول صلب مفرط التشبع.
الشيخوخة (خطوة واحدة أو خطوتان): لترسيب تشتت جيد وموحد لمرحلة تقوية جاما الأولية (').
تعد هذه المعالجة الحرارية البسيطة-بخطوة واحدة من المزايا الرئيسية لـ GH3044، حيث إنها تقلل من تعقيد المعالجة والتكلفة وخطر التشويه مقارنةً بالسبائك-المتصلبة بالترسيب.
4. ما هي اعتبارات التصنيع واللحام الأساسية لتصنيع المكونات من شريط GH3044؟
على الرغم من أن GH3044 أكثر قابلية للتصنيع من العديد من السبائك الفائقة-المتصلبة بالترسيب، إلا أنها لا تزال تمثل تحديات تتطلب تقنيات محددة لتحقيق نتائج ناجحة، ويرجع ذلك في المقام الأول إلى قوتها العالية وقابلية العمل- للتصلب.
اعتبارات التصنيع:
تصلب العمل: تتمتع السبيكة بميل قوي إلى العمل بشكل أكثر صلابة أثناء التصنيع. يتطلب هذا استخدام أدوات قطع حادة وإيجابية-والمحافظة على معدل تغذية متسق وقوي بدرجة كافية للقطع أسفل الطبقة الصلبة-المتصلبة من العمل. ستعمل الأدوات الباهتة أو القطع الخفيفة والاحتكاكية بسرعة-على تصلب السطح، مما يؤدي إلى تآكل مفرط للأداة وسوء تشطيب السطح.
مادة الأداة والهندسة: تعتبر إدراجات الكربيد قياسية. استخدم درجات مصممة للسبائك ذات درجات الحرارة العالية- (على سبيل المثال، C-2/C-3 ذات الحبيبات الدقيقة). تعد الحواف الحادة وقواطع الرقائق الكبيرة ضرورية للتحكم في الرقائق الصلبة والخيطية.
المعلمات: استخدم سرعات معتدلة وأعلاف ثقيلة وإيجابية. تعتبر الصلابة في الماكينة وحامل الأدوات والإعداد أمرًا بالغ الأهمية لمنع الثرثرة التي تؤدي إلى تفاقم تصلب العمل.
سائل التبريد: يعد وجود-حجمًا عاليًا وضغطًا عاليًا-من سائل التبريد أمرًا إلزاميًا للتحكم في الحرارة عند حافة القطع، وإطالة عمر الأداة، والمساعدة في إخلاء الرقاقة.
اعتبارات اللحام:
يعتبر GH3044 عمومًا يتمتع بقابلية لحام جيدة. تشمل الممارسات الرئيسية ما يلي:
العمليات: اللحام بقوس غاز التنغستن (GTAW/TIG) هو العملية الأكثر شيوعًا والمفضلة نظرًا للتحكم الممتاز واللحامات النظيفة وعالية-النقاء.
معدن الحشو: استخدم معدن حشو مطابق للتركيبة، مثل HGH3044 أو ما يعادله دوليًا مثل ERNiCrWMo-1.
التسخين المسبق/درجة الحرارة البينية: غير مطلوب عادةً للأقسام الرقيقة. بالنسبة للأقسام الثقيلة، يمكن أن يساعد التسخين المسبق بمقدار 200-400 درجة فهرنهايت (95-205 درجة) في منع التشقق.
المعالجة الحرارية اللاحقة للحام (PWHT): بالنسبة لمعظم التطبيقات، لا تكون المعالجة الحرارية اللاحقة للحام مطلوبة نظرًا لطبيعة المحلول الصلب- للسبائك. ومع ذلك، بالنسبة إلى اللحامات المقيدة بشدة أو للخدمة في البيئات المسببة للتآكل شديدة الضغط، قد يوصى باستخدام محلول صلب كامل لاستعادة المقاومة المثلى للتآكل والليونة في المنطقة -المتأثرة بالحرارة (HAZ) وتخفيف الضغوط المتبقية.
5. كيف يمكن لنطاق الأداء والتطبيق لشريط GH3044 أن يضعه ضمن المجموعة الأوسع من السبائك ذات درجات الحرارة العالية-؟
يحتل GH3044 موقعًا فريدًا وحاسمًا في مجموعة-السبائك عالية الأداء، حيث يتم وضعه كمتخصص في بيئات الأكسدة الشديدة، مما يسد الفجوة بين الفولاذ المقاوم للصدأ -للأغراض العامة والسبائك الفائقة-الأعلى قوة، ولكنها أقل مقاومة للأكسدة-.
نطاق الأداء والتطبيق:
الطرف السفلي: الفولاذ الأوستنيتي المقاوم للصدأ (304H، 310S)
حد درجة الحرارة: ما يصل إلى ~1000-1150 درجة (1832-2102 درجة فهرنهايت) للخدمة المتقطعة. تفقد قوتها بسرعة ويمكن أن تعاني من الأكسدة الشديدة والتقشر بعد ذلك.
التطبيقات: مكونات الفرن ذو درجة الحرارة المنخفضة-، وتركيبات المعالجة الحرارية.
متوسط-المدى / الأغراض العامة الصلبة-الحل: GH3030، Inconel 600
حد درجة الحرارة: مقاومة جيدة للأكسدة تصل إلى ~1100 درجة (2012 درجة فهرنهايت)، ولكن بقوة أقل من GH3044.
التطبيقات: أجهزة الفرن العامة، معدات المعالجة الكيميائية.
-أداء عالي/أخصائي بيئة مؤكسدة: GH3044
حد درجة الحرارة: مقاومة أكسدة ممتازة تصل إلى 1200 درجة (2192 درجة فهرنهايت) وقوة هيكلية مفيدة تصل إلى ~1100 درجة (2012 درجة فهرنهايت). إن محتواه العالي من التنغستن يمنحه ميزة القوة مقارنة بسبائك المحاليل الصلبة الأخرى مثل GH3030.
التطبيقات: مادة "الانتقال-إلى" للحارق اللاحق في الفضاء الجوي، وغرف الاحتراق، وأجهزة الأفران الصناعية ذات درجات الحرارة العالية- (الأنابيب المشعة، والكمامات، والصواني) حيث يكون التهديد الأساسي هو الأكسدة الشديدة.
عالية-قوة / متعددة الاستخدامات: سبائك محلول صلبة-مثل Haynes 230®
حد درجة الحرارة: قوة أعلى من GH3044 في درجات حرارة عالية جدًا ومقاومة أفضل للأكسدة بسبب مثبت مقياس الأكسيد الخاص (اللانثانم).
التطبيقات: يُستخدم في التطبيقات الهيكلية الأكثر تطلبًا-والتي تتحمل درجات الحرارة العالية حيث تكون قوة GH3044 غير كافية.
ممتاز / أعلى قوة: هطول الأمطار-السبائك المقوية (Inconel 718، GH4738)
حد درجة الحرارة: قوة شد وزحف أعلى، ولكنها تقتصر عادةً على 1300-1500 درجة فهرنهايت (700-815 درجة) بسبب عدم استقرار البنية المجهرية. مقاومة الأكسدة لديهم بشكل عام أقل شأنا من GH3044.
التطبيقات: أقراص التوربينات والشفرات والمكونات الدوارة الأخرى حيث يكون ضغط الطرد المركزي العالي هو المحرك الأساسي.
الاستنتاج بشأن تحديد المواقع:
يعد شريط GH3044 بمثابة "محارب الأكسدة في درجات الحرارة العالية-" المثالي. وتتمثل قيمته المقترحة في التوازن المتميز بين مقاومة الأكسدة الاستثنائية لدرجات الحرارة العالية-وقابلية التصنيع الجيدة والقوة المفيدة. إنها ليست السبائك الأقوى، ولكنها تقدم حزمة أداء مجربة وموثوقة وفعالة من حيث التكلفة-لنطاق واسع من التطبيقات حيث يجب أن تتحمل المكونات الهجوم المشترك للحرارة الشديدة، والجو المؤكسد، والحمل الميكانيكي، خاصة في أنظمة الدفع الفضائية والتدفئة الصناعية.
