1. تصنيف المواد والشهادة المزدوجة
س: تستدعي مواصفات مشروعنا كلاً من "UNS N09925" و"API 6ACRA 925". يقدم موردنا المواد إلى ASTM B805. هل هذه هي نفس المواد، وهل يمكننا استخدام أنابيب ASTM B805 لتطبيق API 6A؟
ج: هذه نقطة ارتباك شائعة جدًا في صناعات النفط والغاز والمبادلات الحرارية. الإجابة المختصرة هي أن كيمياء القاعدة-سبائك النيكل-الحديد-الكروم مع الموليبدينوم والنحاس، والمعروفة عمومًا باسم Incoloy 925، هي نفسها. ومع ذلك، يكمن الاختلاف في مواصفات المنتج ونطاق الاختبار.
UNS N09925: هذا هو نظام الترقيم الموحد للكيمياء نفسها. وهو يحدد حدود العناصر (النيكل: 42-46%، الكروم: 20-23%، الموليبدينوم: 2.5-3.5%، إلخ). أي مادة تباع باسم Incoloy 925 يجب أن تستوفي هذه الكيمياء.
ASTM B805: هذه هي المواصفات القياسية للأنابيب والأنابيب غير الملحومة UNS N09925. ويغطي تفاوتات الأبعاد، ومتطلبات الشد، والاختبارات القياسية للخدمة العامة، بما في ذلك المبادلات الحرارية. إنها مواصفات "مخزون" جيدة.
API 6ACRA (المعروف الآن باسم API 6A CRA): هذا هو المعيار الخاص بـ "السبائك القائمة على العمر-النيكل المتصلب- لمعدات حفر وإنتاج النفط والغاز." إنها أكثر صرامة بشكل ملحوظ. وهو يتطلب ممارسات محددة للمعالجة الحرارية (عادة يصلب محلول 1350 درجة فهرنهايت + 1150 درجة فهرنهايت)، ونطاقات صلابة محددة (غالبًا 30-36 HRC)، واختبارات إضافية مثل اختبار تأثير Charpy V-Notch في درجات حرارة منخفضة، وهو ما لا يتطلبه ASTM B805 دائمًا.
اتجاه الصناعة:
الاتجاه الجديد هو نحو الشهادة المزدوجة. ستقوم الشركة المصنعة بإنتاج الأنابيب وفقًا لمعيار ASTM B805، ولكنها ستقوم بإجراء الاختبارات الإضافية المطلوبة لواجهة برمجة التطبيقات (API)- (التحقق من حجم الحبوب، واختبار التأثير، والتحكم الصارم في الصلابة) وتشهد أنها تلبي أيضًا API 6ACRA. بالنسبة لمبادل حراري في مصفاة أو منصة بحرية، عادةً ما يكون ASTM B805 كافيًا. ومع ذلك، إذا كان هذا المبادل الحراري جزءًا من رأس البئر أو مشعب الاختناق/القتل، فيجب أن يفي الأنبوب بمتطلبات API 6A CRA. حدد دائمًا ما إذا كنت بحاجة إلى إضافات "API"-، حيث إن مادة B805 الأساسية ربما لم يتم اختبار تأثيرها.
2. مقاومة SCC في الخدمة الحامضة (بيئات H₂S)
س: لماذا أصبح Incoloy 925 (UNS N09925) اتجاهًا للمبادلات الحرارية مقارنة بالفولاذ المقاوم للصدأ 316L القياسي، خاصة في معالجة الغاز "الخدمة الحامضة"؟
ج: إن المحرك الأساسي لاستبدال الفولاذ المقاوم للصدأ 316L بـ UNS N09925 في أنابيب المبادل الحراري هو مقاومة تكسير إجهاد الكبريتيد (SSC) ومقاومة تكسير إجهاد الكلوريد (CLSCC) في البيئات شديدة التآكل.
الفولاذ المقاوم للصدأ 316L القياسي هو الأوستنيتي ويوفر مقاومة عامة جيدة للتآكل. ومع ذلك، في بيئات "الخدمة الحامضة" التي تحتوي على H₂S (كبريتيد الهيدروجين) إلى جانب الكلوريدات والمياه الحرة، يعاني 316L من آليتين رئيسيتين للفشل:
الكلوريد SCC: فوق حوالي 140 درجة فهرنهايت (60 درجة)، يكون 316L معرضًا بدرجة كبيرة للتكسير الحبيبي في وجود الكلوريدات.
SSC: في بيئات H₂S، يمكن للهيدروجين أن يؤدي إلى هشاشة المادة.
ميزة UNS N09925:
إنكولوي 925 عبارة عن سبيكة من النيكل-الحديد-الكروم (مع ~42% Ni) والتي تكون قابلة للتصلب بالترسيب-. يوفر المحتوى العالي من النيكل (أكثر من 40%) ثباتًا معدنيًا يحول أداء المادة إلى فئة "CRA" (سبائك مقاومة للتآكل) وفقًا لمعيار NACE MR0175/ISO 15156.
امتثال NACE: تم إدراج UNS N09925 على وجه التحديد كمواد متوافقة للخدمة الحامضة. يمكنه تحمل الضغوط الجزئية العالية لـ H₂S، والكلوريدات العالية، وبيئات الرقم الهيدروجيني المنخفضة حيث قد يفشل 316L في غضون أيام.
الاتجاه: مع نضوج حقول النفط والغاز، تصبح السوائل المنتجة "أكثر حمضية" (أعلى من H₂S). وتقوم المصافي أيضًا بمعالجة الخام الأثقل والأكثر قذارة. ولذلك، يتم تحديد المبادلات الحرارية في التيارات العلوية لوحدات النفط الخام أو في محطات معالجة الغاز بشكل متزايد بأنابيب N09925 لتجنب عمليات الإغلاق الكارثية الناجمة عن التشقق الناتج عن التآكل الإجهادي. يوفر الأنبوب حاجزًا للتآكل بينما يوفر الغلاف الفولاذي الكربوني احتواء الضغط، مما يوفر حلاً فعالاً من حيث التكلفة-مقارنة بسبائك النيكل الصلبة العالية-مثل 625.
3. ميزة السلس في المبادلات الحرارية

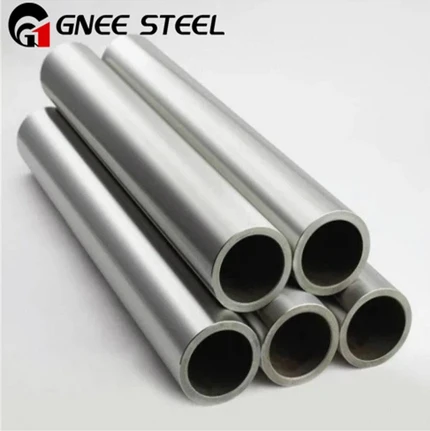

س: بالنسبة لسخان المياه-التغذية ذات الضغط العالي-أو المبرد في مصفاة التكرير، لماذا يتجه الاتجاه نحو تحديد أنابيب UNS N09925 "غير الملحومة" لكل ASTM B805 بدلاً من الأنابيب الملحومة؟
ج: في خدمة المبادل الحراري الحرجة-على وجه التحديد حيث تتجاوز الضغوط الجانبية للغلاف-500 رطل لكل بوصة مربعة أو عندما يكون السائل الجانبي للأنبوب-قابلاً للاشتعال أو سامًا أو عند درجات الحرارة القصوى-فغالبًا ما يتم استخدام الأنابيب غير الملحومة فوق الأنابيب الملحومة. إن الاتجاه نحو UNS N09925 السلس مدفوع بالقضاء على خط اللحام الطولي، وهو نقطة فشل محتملة.
الاعتبارات الهندسية الأساسية للسلاسة:
غياب خط اللحام: في الأنبوب الملحوم، يمثل خط التماس والمنطقة المتأثرة بالحرارة (HAZ) تغيراً في البنية الدقيقة. حتى إذا كان اللحام باردًا- ومُلدنًا، فهناك خطر حدوث هجوم تآكل تفضيلي أو حدوث تشققات الكلال في واجهة اللحام. في الأنبوب غير الملحوم الذي يتم إنتاجه عن طريق البثق أو الثقب الدوار، يكون هيكل الحبوب موحدًا حول محيط 360 درجة بالكامل.
تقييمات الضغط العالي: تحدد الصيغ الموجودة في كود ASME للغلايات وأوعية الضغط (القسم الثامن، القسم 1) "عامل كفاءة وصلة اللحام" أقل (عادةً 0.85 أو 0.90) للأنابيب الملحومة ما لم يتم تصويرها بالأشعة بنسبة 100٪. تحصل الأنابيب غير الملحومة على عامل 1.0. وهذا يعني أنه بنفس سمك الجدار، يمكن للأنبوب غير الملحوم التعامل مع الضغوط والضغوط الأعلى المسموح بها.
الموثوقية في بيئات الهيدروجين: في خدمة الهيدروجين ذات درجات الحرارة العالية-(مثل مبادل التدفق السائل الذي يغذي المعالجة المائية-)، يمكن للهيدروجين مهاجمة الفولاذ. في حين أن N09925 مقاوم، فإن أي عيب في اللحام أو فصل في أنبوب ملحوم يمكن أن يكون بمثابة موقع نووي لهجوم الهيدروجين. يزيل البناء السلس المخاطر المرتبطة بمعدن حشو اللحام الذي لا يتطابق تمامًا مع خصائص محاصرة الهيدروجين في المعدن الأساسي.
على الرغم من أن الأنابيب الملحومة أرخص، إلا أن الاتجاه السائد في توسعات المصافي الجديدة ومشروعات التكامل-عالية الجودة هو استخدام أنابيب ASTM B805 غير الملحومة لحزم الأنابيب لزيادة متوسط الوقت بين حالات الفشل (MTBF) إلى أقصى حد.
4. الخواص الميكانيكية والتصلب بالترسيب
س: على عكس الفولاذ المقاوم للصدأ 304/316، يوصف Incoloy 925 بأنه "قابل للتصلب بالترسيب". كيف تؤثر هذه المعالجة الحرارية على الخواص الميكانيكية للأنبوب غير الملحوم لتطبيقات المبادلات الحرارية؟
ج: هذا تمييز حاسم. يحقق الفولاذ المقاوم للصدأ الأوستنيتي القياسي (304/316) قوته من خلال العمل البارد أو تقوية المحاليل الصلبة. ومع ذلك، يكتسب UNS N09925 قوته العالية من خلال المعالجة الحرارية المتقادمة التي يتم التحكم فيها بعد تشكيل الأنبوب. وهذا يسمح للمصنعين بتقديم الأنابيب في حالتين مختلفتين، وفهم ذلك هو مفتاح "الاتجاه الجديد".
دورة المعالجة الحرارية:
عادة، الأنابيب غير الملحومة UNS N09925 هي:
التلدين: يتم تسخينه إلى حوالي 1800-1900 درجة فهرنهايت (980-1040 درجة) لإذابة جميع الكربيدات ووضع العناصر في المحلول، ثم يتم تبريده بسرعة. في هذه الحالة، يكون ناعمًا نسبيًا.
معتق (تصلب بسبب هطول الأمطار): يتم تسخينه إلى درجة حرارة أقل، عادةً 1150 درجة فهرنهايت - 1200 درجة فهرنهايت (620-650 درجة) لعدة ساعات. يؤدي هذا إلى ترسيب الجزيئات الدقيقة من جاما الأولية ( ′ ′) ومرحلة إيتا (ηη) في جميع أنحاء المصفوفة.
التأثير على تصميم المبادل الحراري:
القوة المحسنة: في الحالة القديمة، يحقق UNS N09925 قوة إنتاج تبلغ 85-100 كيلو لكل بوصة مربعة (586-690 ميجا باسكال). وهذا هو تقريبًا ضعف ما هو موجود في الفولاذ المقاوم للصدأ 316L الملدن (30-40 رطل لكل بوصة مربعة).
انخفاض سمك الجدار: نظرًا لأن المادة أقوى، يمكن للمهندسين تصميم مبادلات حرارية بجدران أنابيب أرق مع الاستمرار في تلبية متطلبات احتواء الضغط. الجدران الرقيقة تعني نقل أفضل للحرارة (مقاومة حرارية أقل) وحزمة إجمالية أخف وأقل تكلفة.
الاتجاه: الاتجاه هو تحديد أنابيب N09925 "المصلبة حسب العمر". وهذا يسمح بضغوط تصميمية أعلى داخل نفس غلاف الغلاف. إذا قمت بشراء الأنبوب عن طريق الخطأ وهو في حالة ملدنة (ناعمة)، سينخفض معدل الضغط لديك بشكل كبير، مما قد يؤدي إلى تمزق الأنبوب أثناء الاختبار المائي أو العملية. تسمح مواصفات ASTM B805 للمشتري بتحديد حالة المعالجة الحرارية المطلوبة.
5. اتجاهات الشراء: التفاوتات الصارمة والتشطيب السطحي
س: إننا نرى مواصفات جديدة لأنابيب المبادل الحراري UNS N09925 التي تتطلب "+0.005"/-0.000" تحمل OD" و"لمسة نهائية ملدنة لامعة". لماذا أصبحت متطلبات تشطيب السطح والتسامح هذه هي الاتجاه السائد في Incoloy 925؟
ج: يرتبط تشديد تفاوتات الأبعاد ومتطلبات تشطيب السطح للأنابيب غير الملحومة UNS N09925 ارتباطًا مباشرًا بالتقدم في تقنيات تصنيع المبادلات الحرارية والفهم الأعمق لآليات الفشل. إنه يعكس الانتقال من "الأنبوب" البسيط إلى "الأنابيب" الدقيقة.
1. الاتجاه في التفاوتات (+0.005"/-0.000"):
السبب: غالبًا ما يتم حفر صفائح أنابيب المبادل الحراري الحديثة باستخدام تقنيات الحفر بالليزر -الموجهة أو باستخدام المسدس- باستخدام الحاسب الآلي. لإنشاء وصلة تمدد هيدروليكية - موثوقة ومانعة للتسرب بين الأنبوب ولوحة الأنابيب، يجب أن يكون القطر الخارجي للأنبوب (OD) متسقًا للغاية.
تأثير الصناعة: إذا كان القطر الخارجي للأنبوب صغيرًا جدًا (التسامح السلبي)، فلن تتمكن من تحقيق تداخل كافٍ أثناء التوسيع، مما يؤدي إلى حدوث تسربات. إذا كان كبيرًا جدًا (التسامح الإيجابي)، فإنك تخاطر بإصابة الرباط الأنبوبي أو إتلاف الأنبوب أثناء الإدخال. "الاتجاه الجديد" هو المطالبة بأنابيب "الشكل الصافي" حيث تتحكم الشركة المصنعة في عملية التشطيب البارد (السحب البارد) لضمان أن يكون القطر الخارجي بالحجم الاسمي تمامًا أو أعلى قليلاً (وبالتالي +0.005/-0.000). ويضمن ذلك وصلات موثوقة بنسبة 100% للأنابيب-إلى-الأنابيب دون الحاجة إلى مثاقب ذات حجم مخصص لكل دفعة من الأنابيب.

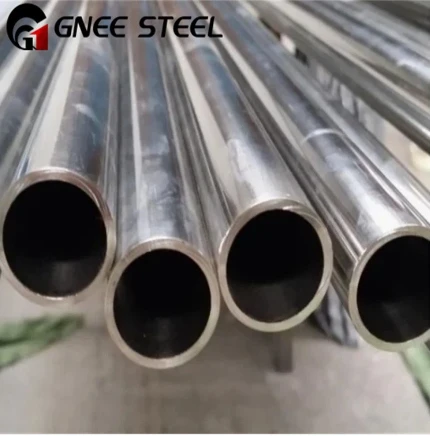

2. الاتجاه في تشطيب السطح (التصلب اللامع):
السبب: يشير "التليين اللامع" إلى تلدين الأنبوب غير الملحوم في جو متحكم فيه (هيدروجين نقي، أو أرجون، أو فراغ) بحيث لا يتشكل أي مقياس للأكسيد. يخرج الأنبوب لامعًا ونظيفًا.
تأثير الصناعة: يترك التلدين التقليدي طبقة أكسيد داكنة يجب إزالتها عن طريق التخليل (التنظيف الحمضي) أو التلميع الميكانيكي. يمكن أن يؤدي التخليل إلى تأليب أو هجوم بين الحبيبات إذا لم يتم التحكم فيه بعناية. بالنسبة للمبادلات الحرارية التي تتعامل مع الوسائط الحساسة أو التي تتطلب نظافة مطلقة (مثل الغاز الطبيعي المسال أو التطبيقات الصيدلانية)، يضمن السطح الملدن اللامع سطحًا نظيفًا وسلبيًا وناعمًا كيميائيًا.
الارتباط: يوفر السطح الأملس (المُلدن اللامع) عددًا أقل من مواقع النواة للتآكل والتلوث (القاذورات). في خدمات التلوث (مثل مياه التبريد)، يظل الأنبوب الأكثر سلاسة نظيفًا لفترة أطول، مما يحافظ على معامل نقل الحرارة ويطيل العمر التشغيلي للمبادل.
