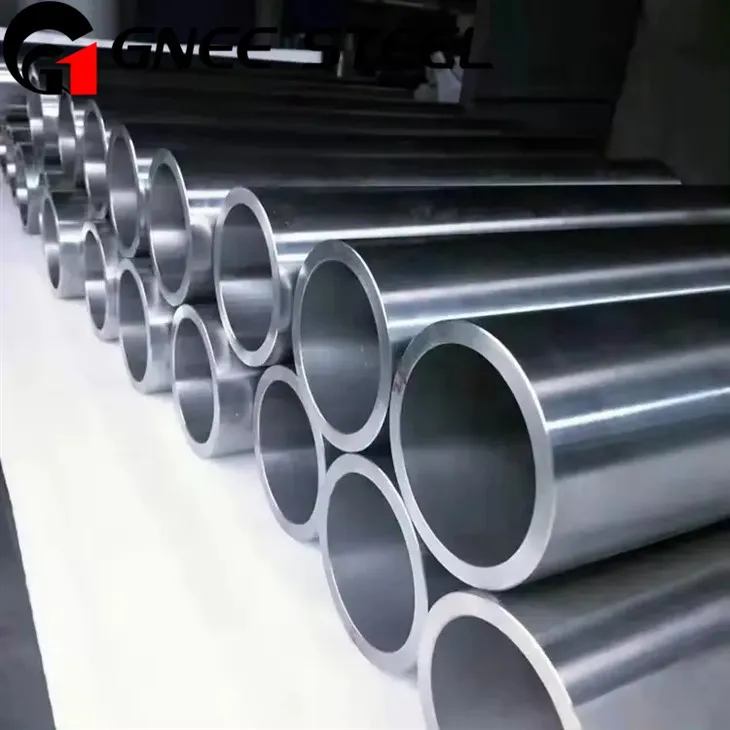

أنبوب غلاية ذو جدار ثقيل ASME SB167 Inconel 600
المبادلات الحرارية
أوعية الضغط
المفاعلات النووية والتطبيقات النووية الأخرى
مكونات الفرن
المعدات الكيميائية وتجهيز الأغذية
مكونات صناعة الطيران والمعالجة الحرارية
باعتبارها أحد الموردين والمصنعين الرائدين في الصين، توفر GNEE Steel منتجات سبائك تعتمد على النيكل-وفعالة من حيث التكلفة.
- إرسال البريد الإلكتروني-:ss@gneesteel.com
- هاتف:+8615824687445
أنبوب غلاية ذو جدار ثقيل ASME SB167 Inconel 600وصف
GNEE ASME SB167 Inconel 600 أنبوب غلاية ثقيل الجدار
أنابيب الغلايات الثقيلة ASME SB167 Inconel 600- مصنوعة من سبائك النيكل- والكروم المعروفة بمقاومتها الممتازة للتآكل، وقوتها العالية، وأدائها العالي في درجات الحرارة-، مما يجعلها مناسبة لتطبيقات الغلايات كثيرة المتطلبات. تشمل الميزات الرئيسية مقاومة الكلوريد - للتشقق الناجم عن الإجهاد والتآكل، والقوة العالية لتحمل الضغوط العالية، وتعدد الاستخدامات في مجموعة متنوعة من صناعات المعالجة الكيميائية والحرارية. تتوفر هذه الأنابيب ذات الجدران الثقيلة-في إصدارات سلسة، مما يوفر سلامة هيكلية فائقة ومقاومة للضغط مقارنة بالأنابيب الملحومة.
المرجل-اعتبارات محددة
بناء الجدران الثقيلة-: تم تصميم الأنابيب ذات الجدران السميكة- للتطبيقات التي تتطلب إمكانات معالجة ضغط أعلى وزيادة المتانة، وهو أمر بالغ الأهمية لسلامة الغلايات وأدائها.
النموذج السلس: غالبًا ما يُفضل استخدام الأنابيب غير الملحومة في تطبيقات الحوائط السميكة-لأنها تفتقر إلى اللحامات، والتي قد تصبح نقاط ضعف أو نقاط تآكل.
خدمة درجة الحرارة العالية-: تعمل هذه السبيكة في نطاق واسع من درجات الحرارة، بدءًا من درجات الحرارة المبردة وحتى 2000 درجة فهرنهايت (1093 درجة )، وهو أمر بالغ الأهمية لبيئات الغلايات ذات درجات الحرارة المرتفعة-.
ASTM B167 UNS N06600 Inconel 600 مواصفات الأنابيب
ASTM B167 UNS N06600 Inconel 600 مواصفات الأنابيب
| تحديد | ASTM B 167 ASME SB 167 / ASTM B 517 ASME SB 517، ASTM B 829 ASME SB 829 / ASTM b167 n06600 cl.hf، ASTM b167 سبيكة n06600 |
|---|---|
| المعايير المشتركة | SAE/ AMS 5580، N-253، ISO 6207، MIL-DTL-23227، وN-576، ASTM B 751/ ASME SB 751، DIN 17751، ASTM B 517/ ASME SB 517، N-20، ASTM B 167/ ASME SB 167، ASTM B 163/ ASME SB 163، حالات رمز ASME 1827، ASTM B 516/ ASME SB 516، ASTM B 829/ASME SB 829، ASTM B 775/ ASME SB 775 |
| SMLS B167 UNS N06600 | 4 إلى 219 ملم بالوزن: 0.5 إلى 20 ملم |
| ملحومة / المتفجرات من مخلفات الحرب | 5.0 ملم – 1219.2 ملم |
| أنابيب ش. | إنكونيل 600 ASTM B167 SCH5، SCH10، SCH40، STD، SCH80، SCH160 |
| أنواع مختلفة | أنابيب غير ملحومة / ERW / EFW / ملحومة / ملفقة / LSAW |
| تشمل النماذج | جولة، الهيدروليكية الخ |
| الأطوال المتاحة | عشوائي واحد، عشوائي مزدوج وطول القطع. |
| الانتهاء من نهاية الأنابيب | BBE، مرض جنون البقر، BE، بليه، بنك إنجلترا، تو، بنك إنجلترا، بو، TBE، PBE |
ASTM B167 Inconel 600 مواصفات الأنابيب المقاومة للتآكل
درجات مكافئة لأنابيب إنكونيل 600
| معيار | أونس | WNR. | أفنور | إن | جيس | بكالوريوس | غوست | أو |
| إنكونيل 600 | N06601 | 2.4851 | NiCr23Fe | NiCr15Fe | نكف 601 | غير متوفر 49 | XH60BT | ЭИ868 |
تكوين ASTM B167 UNS N06600
| سبيكة | النيكل | نحاس | المنغنيز | حديد | الكبريت | الكربون | السيليكون | الكروم |
|---|---|---|---|---|---|---|---|---|
| أونس N06600 | 72.0 دقيقة | 0.5 ماكس | 1.0 ماكس | 6.0 – 10.0 | 0.015 ماكس | 0.15 ماكس | 0.5 ماكس | 14.0 – 17.0 |
ASME SB167 UNS N06600 الخواص الميكانيكية للأنبوب غير الملحوم
| عنصر | نقطة الانصهار | كثافة | قوة الشد | استطالة | قوة الخضوع (إزاحة 0.2%) |
| أستم B167 | 1413 درجة (2580 درجة فهرنهايت) | 8.47 جم/سم3 | رطل لكل بوصة مربعة - 95000، ميجا باسكال - 655 | 40 % | رطل لكل بوصة مربعة - 45000، ميجا باسكال - 310 |
ASTM B167 UNS N06600 جدول الأنابيب
| الاسمي | التطوير التنظيمي بالبوصة | 160 | 80 | 80S | 40 | 40S | 10 | 10S |
|---|---|---|---|---|---|---|---|---|
| 1/8 | .405 | .095 | .095 | .068 | .068 | .049 | .049 | |
| 1/4 | .540 | .119 | .119 | .088 | .088 | .065 | .065 | |
| 3/8 | .675 | .126 | .126 | .091 | .091 | .065 | .065 | |
| 1/2 | .840 | .187 | .147 | .147 | .109 | .109 | .083 | .083 |
| 3/4 | 1.050 | .218 | .154 | .154 | .113 | .113 | .083 | .083 |
| 1 | 1.315 | .250 | .179 | .179 | .133 | .133 | .109 | .109 |
| 1 1/4 | 1.660 | .250 | .191 | .191 | .140 | .140 | .109 | .109 |
| 1 1/2 | 1.900 | .281 | .200 | .200 | .145 | .145 | .109 | .109 |
| 2 | 2.375 | .343 | .218 | .218 | .154 | .154 | .109 | .109 |
| 2 1/2 | 2.875 | .375 | .276 | .276 | .203 | .203 | .120 | .120 |
| 3 | 3.500 | .437 | .300 | .300 | .216 | .216 | .120 | .120 |
| 3 1/2 | 4 | .318 | .318 | .226 | .226 | .120 | .120 | |
| 4 | 4.500 | .531 | .337 | .337 | .237 | .237 | .120 | .120 |
| 4 1/2 | 5 | .355 | .247 | |||||
| 5 | 5.563 | .625 | .375 | .375 | .258 | .258 | .134 | .134 |
| 6 | 6.625 | .718 | .432 | .432 | .280 | .280 | .134 | .134 |
| 7 | 7.625 | .500 | .301 | |||||
| 8 | 8.625 | .906 | .500 | .500 | .322 | .322 | .148 | .148 |
| 9 | 9.625 | .500 | .342 |
مخطط الوزن القياسي للأنابيب غير الملحومة Inconel 600
| مصادر القدرة النووية | القطر الخارجي | سمك الجدار | وزن | وزن | |||
| في | مم | في | مم | مجدولة | كجم/متر | رطل/قدم | |
| 1/2″ | 0.840 | 21 | 0.109 | 2.769 | 40 ستاد | 1.268 | 0.851 |
| 0.147 | 3.734 | 80 ستاد | 1.621 | 1.088 | |||
| 3/4″ | 1.050 | 27 | 0.113 | 2.870 | 40 ستاد | 1.684 | 1.131 |
| 0.154 | 3.912 | 80 ستاد | 2.195 | 1.474 | |||
| 1″ | 1.315 | 33 | 0.133 | 3.378 | 40 ستاد | 2.501 | 1.679 |
| 0.179 | 4.547 | 80 ستاد | 3.325 | 2.172 | |||
| 1 1/4″ | 1.660 | 42 | 0.140 | 3.556 | 40 ستاد | 3.385 | 2.273 |
| 0.191 | 4.851 | 80 ستاد | 4.464 | 2.997 | |||
| 1 1/2″ | 1.900 | 48 | 0.145 | 3.683 | 40 ستاد | 4.048 | 2.718 |
| 0.200 | 5.080 | 80 ستاد | 5.409 | 3.361 | |||
| 2″ | 2.375 | 60 | 0.154 | 3.912 | 40 ستاد | 5.441 | 3.653 |
| 0.218 | 5.537 | 80 ستاد | 7.480 | 5.022 | |||
| 2 1/2″ | 2.875 | 73 | 0.203 | 5.516 | 40 ستاد | 8.629 | 5.793 |
| 0.276 | 7.010 | 80 ستاد | 11.411 | 7.661 | |||
| 3″ | 3.500 | 89 | 0.216 | 5.486 | 40 ستاد | 11.284 | 7.576 |
| 0.300 | 7.620 | 80 ستاد | 15.272 | 10.253 | |||
| 4″ | 4.500 | 114 | 0.237 | 6.020 | 16.073 | 10.790 | |
| 0.337 | 8.560 | 22.318 | 14.983 | ||||
ASTM B167 Inconel 600 مواسير مقاومة للتآكل -معالجات سطحية
توفر Gnee Steel أربع معالجات سطحية لأنابيب المواد المقاومة للتآكل -ASTM B167 Inconel 600: التخليل، وتلميع المرآة، والتلميع، والسفع الرملي.
ASTM B167 Inconel 600 عملية إنتاج الأنابيب المقاومة للتآكل
توفر Gnee Steel المعالجات الحرارية التالية لأنابيب المواد المقاومة للتآكل ASTM B167 Inconel 600 -: التلدين، المحلول + التعتيق. بالإضافة إلى ذلك، توفر Gnee Steel أيضًا العمل الساخن والعمل البارد، وهما الدرفلة على الساخن والسحب على البارد.
ASTM B167 سبائك 600 -أنابيب مواد مقاومة للتآكل التعبئة والتغليف
من أجل ضمان سلامة بضائعك بشكل أفضل، سوف نقدم خدمات تغليف احترافية وصديقة للبيئة ومريحة وفعالة.
حول جني ستيل
تتخصص Gnee Steel في إنتاج وبيع العديد من السبائك القائمة على النيكل-، بما في ذلك Nickel 201 وNickel 202 وHastelloy C-276 وHastelloy C-22 وHastelloy B وHastelloy C-4 وInconel Alloy 600 وInconel 625 وInconel 718 وInconel X-750 وIncoloy Alloy 800، Incoloy 800H/HT، Incoloy 825، Monel Alloy 400، Monel K500، وسبائك ذات درجة حرارة عالية. تُستخدم منتجات Gnee Steel على نطاق واسع في تطبيقات الطيران والكيماويات والطاقة الكهربائية والسيارات والطاقة النووية. كما نقدم أيضًا حلولًا مخصصة للسبائك مصممة خصيصًا لتلبية احتياجات العملاء. للاستفسار عن أسعار السبائك أو حلول السبائك المخصصة، يرجى الاتصال بنا للحصول على عرض أسعار علىss@gneesteel.com.
التعليمات
س: ما هو الفرق بين إنكونيل 625 وإنكونيل 600؟
ج: Inconel 600 عبارة عن سبيكة من النيكل- والكروم معروفة بقوتها الممتازة في درجات الحرارة العالية- ومقاومتها للأكسدة، في حين أن Inconel 625 عبارة عن سبيكة من الموليبدينوم من النيكل-الكروم- والتي توفر مقاومة ممتازة للتآكل، خاصة في بيئات الكلوريد، وقوة أعلى، خاصة في درجات الحرارة المرتفعة. يعد Inconel 600 خيارًا فعالاً من حيث التكلفة-للأفران ذات درجات الحرارة العالية وتطبيقات المعالجة الكيميائية، بينما يعتبر 625 أكثر ملاءمة للتطبيقات الأكثر تطلبًا مثل التطبيقات البحرية والبتروكيميائية والفضائية.
س: ما الفرق بين إنكونيل 600 و 718؟
ج: يتفوق Inconel 600 في مقاومة التآكل وقابلية التشكيل، مما يجعله مناسبًا للمعالجة الكيميائية والتطبيقات البحرية. من ناحية أخرى، يتميز Inconel 718 بقوة استثنائية في درجات الحرارة العالية-ومقاومة للزحف، مما يجعله خيارًا مفضلاً لتطبيقات الطيران والنفط والغاز.
س: ما هو الفرق بين إنكونيل 601 و 600؟
ج: يوفر Inconel 600 قوة شد ممتازة ومقاومة للتشقق الناتج عن الإجهاد، مما يجعله -مناسبًا تمامًا لبيئات الضغط العالي-. من ناحية أخرى، يتمتع Inconel 601 بقوة شد أقل قليلاً ولكنه يوفر مقاومة فائقة للأكسدة بسبب محتواه من الألومنيوم.
