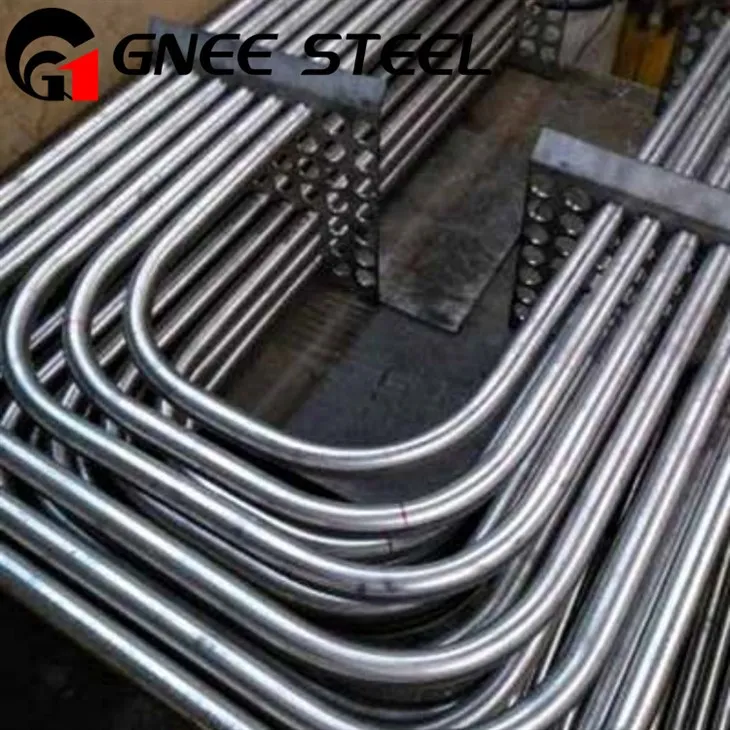

ASTM B167 Inconel 600 أنبوب غير ملحوم للمبادل الحراري عالي المقاومة
اختبار مايكرو- وماكرو-.
تحديد المواد الإيجابية – اختبار مؤشر مديري المشتريات (PMI).
اختبار الصلابة
التحليل الكيميائي – التحليل الطيفي
اختبار التآكل الحبيبي (IGC).
اختبار وضع العلامات
اختبار التسطيح
اختبار مقاومة الحفر
الاختبارات الميكانيكية، مثل -اختبار الشد المقطعي
باعتبارها أحد الموردين والمصنعين الرائدين في الصين، توفر GNEE Steel منتجات سبائك تعتمد على النيكل-وفعالة من حيث التكلفة.
- إرسال البريد الإلكتروني-:ss@gneesteel.com
- هاتف:+8615824687445
ASTM B167 INCONEL 600 أنبوب غير ملحوم للمبادل الحراري عالي المقاومةوصف
GNEE ASTM B167 INCONEL 600 أنبوب سلس عالي المقاومة للمبادل الحراري
تعتبر أنابيب المبادل الحراري غير الملحومة ASTM B167 Inconel 600 عبارة عن سبيكة كروم -عالية القوة ومقاومة للتآكل-وغير ملحومة من النيكل-مناسبة للتطبيقات الصعبة في المعالجة الكيميائية والفضاء والصناعة النووية. وهو معروف بمقاومته الممتازة لدرجات الحرارة المرتفعة، والأكسدة، والتشقق الناجم عن إجهاد الكلوريد، وغالبًا ما يستخدم في البيئات شديدة الحرارة والتآكل. تحافظ السبيكة على خواص ميكانيكية جيدة من درجات الحرارة المبردة إلى درجات الحرارة المرتفعة وتكون مستقرة في كل من الوسائط الحمضية والقلوية.
المرجل-اعتبارات محددة
بناء الجدران الثقيلة-: تم تصميم الأنابيب ذات الجدران السميكة- للتطبيقات التي تتطلب إمكانات معالجة ضغط أعلى وزيادة المتانة، وهو أمر بالغ الأهمية لسلامة الغلايات وأدائها.
النموذج السلس: غالبًا ما يُفضل استخدام الأنابيب غير الملحومة في تطبيقات الحوائط السميكة-لأنها تفتقر إلى اللحامات، والتي قد تصبح نقاط ضعف أو نقاط تآكل.
خدمة درجة الحرارة العالية-: تعمل هذه السبيكة في نطاق واسع من درجات الحرارة، بدءًا من درجات الحرارة المبردة وحتى 2000 درجة فهرنهايت (1093 درجة )، وهو أمر بالغ الأهمية لبيئات الغلايات ذات درجات الحرارة المرتفعة-.
مواصفات الأنابيب غير الملحومة Inconel 600
| معيار الأنابيب | أستم B167، B517 / أسم SB167، SB517 |
| أبعاد الأنابيب غير الملحومة | أنسي / أسم B36.19M، أنسي / أسم B36.10M |
| أحجام الأنابيب غير الملحومة | 1 / 2" ملحوظة - 24" ملحوظة |
| الأنابيب غير الملحومة القطر الخارجي | 6.00 مم OD يصل إلى 914.4 مم OD، مقاسات تصل إلى 24 بوصة NB متاحة خارج المخزون-، وأنابيب فولاذية بحجم OD متاحة خارج المخزون- |
| عملية تصنيع الأنابيب الفولاذية غير الملحومة | سلس |
| أشكال الأنابيب غير الملحومة من إنكونيل | هيدروليكي، مستدير، مستطيل، مربع، سداسي، شحذ |
| جدول الأنابيب غير الملحومة من Inconel | SCH 5، SCH10، SCH 40، SCH 80، SCH 80S، SCH 160، SCH XXS، SCH XS |
| نهايات الأنابيب غير الملحومة | نصف صلب، ناعم، صلب، ربع صلب، ربيع صلب |
| حالة التسليم | صلب ومخلل، مصقول، صلب مشرق، مسحوب على البارد |
| الانتهاء من الخارج | 2B، رقم 4، رقم 1، رقم 8 تشطيب مرآة لأنابيب إنكونيل، تشطيب حسب متطلبات العميل |
| خدمات القيمة المضافة | القطع، الميلا، التلميع، الخيوط، المدمر، غير المدمر، اختبار الموجات فوق الصوتية |
ASTM B167 Inconel 600 مواصفات الأنبوب غير الملحوم عالي المقاومة
Inconel 600 التركيب الكيميائي للأنبوب غير الملحوم عالي المقاومة
| التركيب | قيمة |
|---|---|
| النيكل | 72 دقيقة. |
| الكروم | 14.0 – 17.0 |
| حديد | 6.00 – 10.00 |
| الكربون | 0.15 كحد أقصى. |
| المنغنيز | 1.0 كحد أقصى. |
| الكبريت | 0.015 كحد أقصى. |
| السيليكون | 0.50 كحد أقصى |
| نحاس | 0.50 كحد أقصى. |
الخواص الميكانيكية لأنابيب Inconel 600
| الخواص الميكانيكية | قيمة |
|---|---|
| قوة الشد دقيقة. كسي (ميجا باسكال) | 80(552) |
| قوة الخضوع (إزاحة 0.2%) كحد أدنى، Ksi(MPa) | 35(241) |
| استطالة في 2in. أو 50 مم (أو 4D) دقيقة. | 30% |
إنكونيل 600أنبوب غير ملحوم عالي المقاومةالخصائص الفيزيائية
| ملكيات | قيمة |
|---|---|
| كثافة | 8.47 جم/سم3 |
| المقاومة الكهربائية | 10.3 أوم-سم |
| نقطة الانصهار | 2470-2576 درجة فهرنهايت (1354-1413 درجة) |
| الموصلية الحرارية | 14.8 واط-1. درجة K-1 |
| التمدد الحراري | 12.4 ميكرومتر/ميكرومتر/درجة |
| صلابة | 195 حصان، كحد أقصى |
ASTM B167 Inconel 600 جدول الأنابيب غير الملحومة عالي المقاومة
| ASTM B167 إنكونيل 600 أنبوب OD مم |
وزن الأنابيب مم |
في. | ش | كجم/م |
|---|---|---|---|---|
| 13.72 | 1.65 | 1/4 | 10S | 0.50 |
| 13.72 | 2.24 | 1/4 | 40S | 0.64 |
| 13.72 | 3.02 | 1/4 | 80S | 0.81 |
| 17.15 | 1.65 | 3/8 | 10S | 0.64 |
| 17.15 | 2.31 | 3/8 | 40S | 0.86 |
| 17.15 | 3.20 | 3/8 | 80S | 1.12 |
| 21.34 | 2.11 | 1/2 | 10S | 1.02 |
| 21.34 | 2.77 | 1/2 | 40S | 1.29 |
| 21.34 | 3.73 | 1/2 | 80S | 1.65 |
| 26.67 | 2.11 | 3/4 | 10S | 1.30 |
| 26.67 | 2.87 | 3/4 | 40S | 1.71 |
| 26.67 | 3.91 | 3/4 | 80S | 2.23 |
| 33.40 | 2.77 | 1 | 10S | 2.13 |
| 33.40 | 3.38 | 1 | 40S | 2.54 |
| 33.40 | 4.55 | 1 | 80S | 3.29 |
| 33.40 | 6.352) | 1 | 160 | 4.30 |
ASTM B167 Inconel 600 مخطط الوزن القياسي للأنبوب المبادل الحراري غير الملحوم
| مصادر القدرة النووية | القطر الخارجي | سمك الجدار | وزن | وزن | |||
| في | مم | في | مم | مجدولة | كجم/متر | رطل/قدم | |
| 1/2″ | 0.840 | 21 | 0.109 | 2.769 | 40 ستاد | 1.268 | 0.851 |
| 0.147 | 3.734 | 80 ستاد | 1.621 | 1.088 | |||
| 3/4″ | 1.050 | 27 | 0.113 | 2.870 | 40 ستاد | 1.684 | 1.131 |
| 0.154 | 3.912 | 80 ستاد | 2.195 | 1.474 | |||
| 1″ | 1.315 | 33 | 0.133 | 3.378 | 40 ستاد | 2.501 | 1.679 |
| 0.179 | 4.547 | 80 ستاد | 3.325 | 2.172 | |||
| 1 1/4″ | 1.660 | 42 | 0.140 | 3.556 | 40 ستاد | 3.385 | 2.273 |
| 0.191 | 4.851 | 80 ستاد | 4.464 | 2.997 | |||
| 1 1/2″ | 1.900 | 48 | 0.145 | 3.683 | 40 ستاد | 4.048 | 2.718 |
| 0.200 | 5.080 | 80 ستاد | 5.409 | 3.361 | |||
| 2″ | 2.375 | 60 | 0.154 | 3.912 | 40 ستاد | 5.441 | 3.653 |
| 0.218 | 5.537 | 80 ستاد | 7.480 | 5.022 | |||
| 2 1/2″ | 2.875 | 73 | 0.203 | 5.516 | 40 ستاد | 8.629 | 5.793 |
| 0.276 | 7.010 | 80 ستاد | 11.411 | 7.661 | |||
ASTM B167 Inconel 600 مبادل حراري معالجات سطحية للأنبوب غير الملحومة عالية المقاومة
توفر Gnee Steel أربع معالجات سطحية لأنبوب غير ملحوم عالي المقاومة للمبادل الحراري ASTM B167 INCONEL 600: التخليل، وتلميع المرآة، والتلميع، والسفع الرملي.
ASTM B167 Inconel 600 عملية إنتاج الأنابيب غير الملحومة ذات المقاومة العالية للمبادل الحراري
توفر Gnee Steel المعالجات الحرارية التالية للأنابيب غير الملحومة ذات المقاومة العالية للمبادل الحراري ASTM B167 INCONEL 600: التلدين، المحلول + التعتيق. بالإضافة إلى ذلك، توفر Gnee Steel أيضًا العمل الساخن والعمل البارد، وهما الدرفلة على الساخن والسحب على البارد.
ASTM B167 Inconel 600 مبادل حراري عالي المقاومة للأنابيب غير الملحومة
من أجل ضمان سلامة بضائعك بشكل أفضل، سوف نقدم خدمات تغليف احترافية وصديقة للبيئة ومريحة وفعالة.
حول جني ستيل
تتخصص Gnee Steel في إنتاج وبيع العديد من السبائك القائمة على النيكل-، بما في ذلك Nickel 201 وNickel 202 وHastelloy C-276 وHastelloy C-22 وHastelloy B وHastelloy C-4 وInconel Alloy 600 وInconel 625 وInconel 718 وInconel X-750 وIncoloy Alloy 800، Incoloy 800H/HT، Incoloy 825، Monel Alloy 400، Monel K500، وسبائك ذات درجة حرارة عالية. تُستخدم منتجات Gnee Steel على نطاق واسع في تطبيقات الطيران والكيماويات والطاقة الكهربائية والسيارات والطاقة النووية. كما نقدم أيضًا حلولًا مخصصة للسبائك مصممة خصيصًا لتلبية احتياجات العملاء. للاستفسار عن أسعار السبائك أو حلول السبائك المخصصة، يرجى الاتصال بنا للحصول على عرض أسعار علىss@gneesteel.com.
التعليمات
س: ما هو الفرق بين إنكونيل 625 وإنكونيل 600؟
ج: Inconel 600 عبارة عن سبيكة من النيكل- والكروم معروفة بقوتها الممتازة في درجات الحرارة العالية- ومقاومتها للأكسدة، في حين أن Inconel 625 عبارة عن سبيكة من الموليبدينوم من النيكل-الكروم- والتي توفر مقاومة ممتازة للتآكل، خاصة في بيئات الكلوريد، وقوة أعلى، خاصة في درجات الحرارة المرتفعة. يعد Inconel 600 خيارًا فعالاً من حيث التكلفة-للأفران ذات درجات الحرارة العالية وتطبيقات المعالجة الكيميائية، بينما يعتبر 625 أكثر ملاءمة للتطبيقات الأكثر تطلبًا مثل التطبيقات البحرية والبتروكيميائية والفضائية.
س: ما الفرق بين إنكونيل 600 و 718؟
ج: يتفوق Inconel 600 في مقاومة التآكل وقابلية التشكيل، مما يجعله مناسبًا للمعالجة الكيميائية والتطبيقات البحرية. من ناحية أخرى، يتميز Inconel 718 بقوة استثنائية في درجات الحرارة العالية-ومقاومة للزحف، مما يجعله خيارًا مفضلاً لتطبيقات الطيران والنفط والغاز.
س: ما هو الفرق بين إنكونيل 601 و 600؟
ج: يوفر Inconel 600 قوة شد ممتازة ومقاومة للتشقق الناتج عن الإجهاد، مما يجعله -مناسبًا تمامًا لبيئات الضغط العالي-. من ناحية أخرى، يتمتع Inconel 601 بقوة شد أقل قليلاً ولكنه يوفر مقاومة فائقة للأكسدة بسبب محتواه من الألومنيوم.
الوسم : Astm b167 inconel 600 مبادل حراري أنبوب سلس عالي المقاومة، الصين astm b167 inconel 600 مبادل حراري أنبوب سلس عالي المقاومة الموردين, 693 سبيكة قاعدة النيكل, 693 سبيكة سوبر, Inconel Alloy 600, سبيكة Inconel للصناديق والحاويات والطبول, سبيكة النيكل 686, سبيكة النيكل 725
